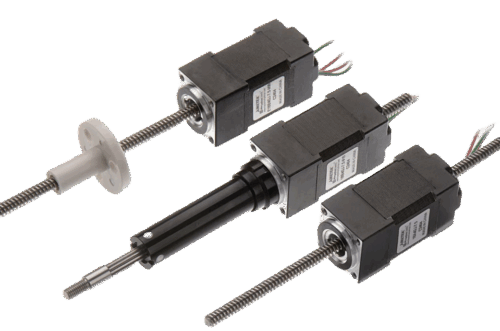

產品特色
♣ 不需外部傳動機件,馬達可直接完成直線動作
♣ 整體長度短、重量輕、機構設計及組裝簡單
♣ 具有多種馬達大小及螺桿螺距選擇,可供最佳化設計
♣ 細螺距螺桿可使物件斷電不下滑,免除煞車之加裝
♣ 控制及配線方式簡單,與傳統旋轉步進相同
♣ 降低機台開發設計組裝時間及總體成本
馬達規格
57 mm 單節系列
| 57 mm Single Stack：57S | ||
|---|---|---|

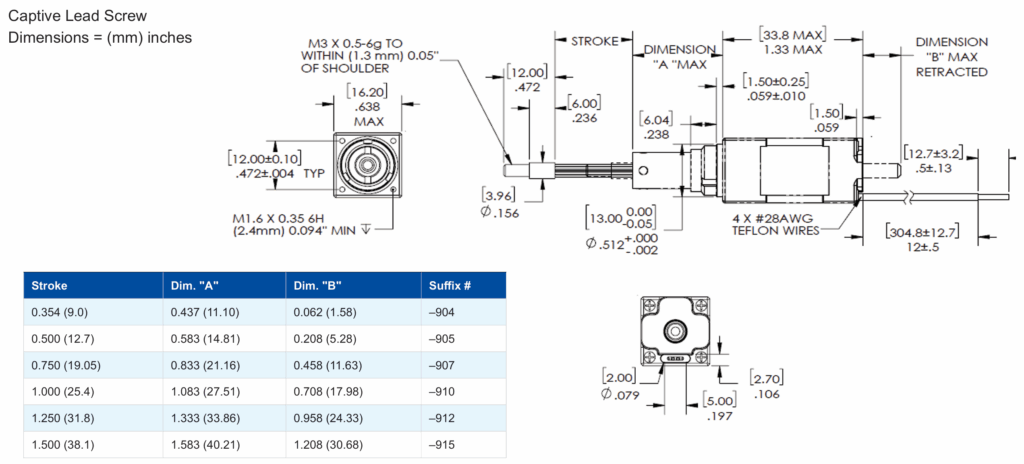

| 型號 | 固定軸 | 57H4✽-3.25-XXX |

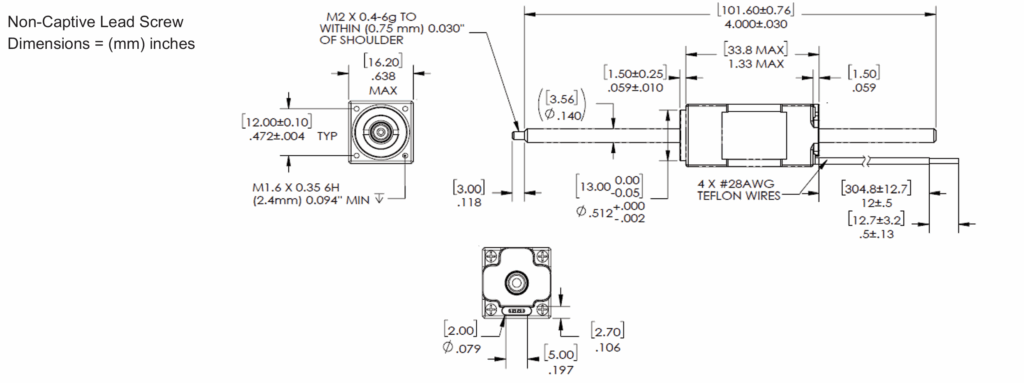

| 貫通軸 | 57F4✽-3.25-XXX | |

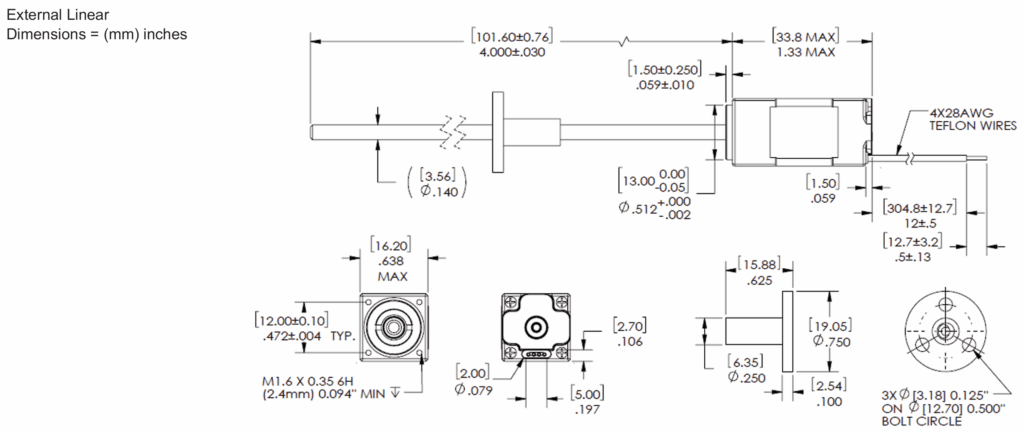

| 外驅軸 | E57H4✽-3.25-XXX | |
| 馬達型式 | Single Stack/Bipolar/ 1.8° Step Angle | |
| 工作電壓 | 3.25 VDC | |
| 電流設定 | 2 A | |
| 每相電阻 | 1.63 Ω | |
| 每相電感 | 3.5 mH | |
| 功率消耗 | 13 W | |
| 轉動慣量 | 166 gcm2 | |
| 絕緣等級 | Class B(Class F available) | |
| 馬達重量 | 18 oz(511g) | |
| 絕緣電阻 | 20 MΩ | |
| ✽：可選導程 | |
|---|---|
| 代碼 | 導程(mm/rev) |
| A | 1.5875 |
| S | 2.1168 |
| 3 | 2.5400 |
| T | 4.2332 |
| 1 | 5.0800 |
| 2 | 10.1600 |
| -XXX:原廠客製化代碼 | |
推力 VS 速度 曲線圖
產品型錄
